Mica

  • Mica
  • Mica

Una serie de luminarias circulares empotradas sobre las que pueden pasar vehículos que cumplen la norma EN60598-2-13: temperaturas limitadas de superficie.

  • Diseñado según la nueva norma de temperatura de contacto: <80 °C para versiones convencionales y <40 °C para versiones LED.
  • Estanqueidad de grado IP67 con cuerpo de aluminio fundido. Gran variedad de tamaños, marcos, profundidades de montaje, fuentes de luz y tecnologías de control para adaptarse a cada aplicación concreta.
  • Ajuste del ángulo de inclinación para las versiones de cristal parcialmente esmerilado (excepto para las distribuciones de luz asimétrica A/S).
  • Con suministro eléctrico integrado. Todas las versiones están precableadas con cables resinados para mejorar su impermeabilidad y agilizar su instalación.

Materials and Finish

Cuerpos: aluminio fundido, ENAB44100 (sin cobre) con acabado de pintura pulverizada con alta resistencia a la corrosión.

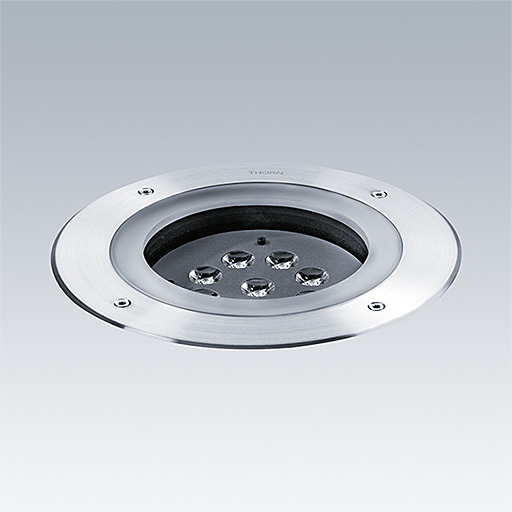

Marco: acero inoxidable AISI 316L (3 mm de espesor) con tratamiento anticorrosión o aluminio pintado ENAB44100 (sin cobre).
Tornillos de sujeción: acero inoxidable.
Cristal delantero: cristal sódico templado parcialmente esmerilado o esmerilado.
Espesores del cristal:
Mica I, Mica B, Mica Slim A y Mica Slim I: 19 mm con marco de acero inoxidable y 15 mm de aluminio pintado.
Mica Slim S: 15 mm con marco de acero inoxidable y 12 mm de aluminio pintado ENAB44100 (sin cobre).
Mica Slim SS: 12 mm con marco de acero inoxidable y 10 mm de aluminio pintado ENAB44100 (sin cobre).
Junta: silicona antienvejecimiento.
Caja empotrada: polipropileno.
Cable: (H07RN-F 3x1,5 mm²) mín. 0,4 m de longitud para todos los tamaños.
Complementos de la ventana de cúpula: aluminio pintado ENAB44100 solamente para las versiones de Mica Slim SS.
Disponible con cristal antideslizante previa petición.
Películas holográficas: policarbonato resistente al amarilleamiento.
Todas las versiones tienen suministro eléctrico integrado pero no es regulable.
Todas las versiones tienen baliza electrónica excepto:
Mica I: 70/150 W HST/HIT y 70 W HIT
Mica B: 70/150 W HIT/HST.

Installation and Mounting

La luminaria se entrega completa con cuerpo, caja empotrada, marco y cristal. Todas las versiones están precableadas.
Para aplicaciones en exteriores, se debe usar 30 cm de gravilla para drenaje o cualquier otro sistema equivalente de drenaje por debajo de la carcasa para garantizar la salida del agua. La caja empotrada puede instalarse en asfalto con un buen drenaje en cuanto su temperatura sea aproximadamente de 80 °C.
La luminaria debe operarse durante 45 minutos sin el cristal delantero para evitar la acumulación de humedad dentro de la carcasa.

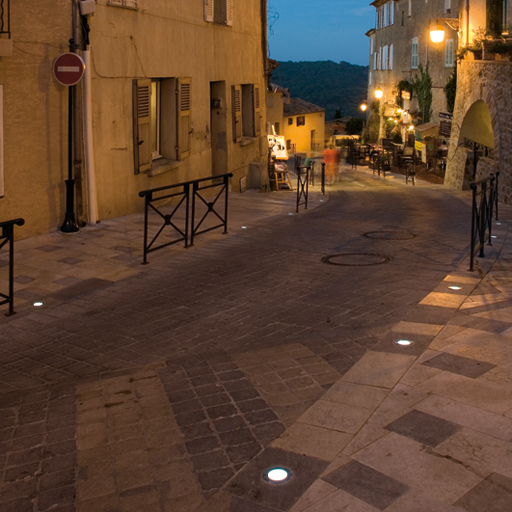

Mica y Mica Slim pueden instalarse en zonas de baja velocidad donde no se excedan los 30 km/h para las versiones planas y los 20 km/h para las versiones de cúpula.
Para facilitar una instalación rápida, el cableado puede hacerse con conectores de cable IP68 (códigos SAP 96260810, 96260809, 96272068 y 60800549). Para cableado en serie se pueden utilizar cajas de conexión IP67 (códigos SAP 96257909 y 96257908).
Todas las versiones tiene suministro eléctrico integrado.
Según la norma EN60598-2-13, la carga estática máxima es de 5000 kg para cristal plano con marco de acero inoxidable, 3500 kg para cristal plano con marco de aluminio y 2000 kg para Mica B con marco de acero inoxidable o aluminio.
Tecnología de iluminación RGB con cambio de color disponible para Mica Slim I. Para las versiones RGB, los LED se activan con un control DMX (not suministrado).
La película holográfica solamente se instala en las versiones LED: abrir el cristal delantero e introducir la película holográfica por debajo del mismo a través de la junta con la parte suave de la película en contacto con el cristal. Girar la película hasta obtener el efecto de luz deseado.

Specification

Para especificar indicar lo siguiente:
Luminarias empotradas redondas de bajas temperaturas sobre las que pueden pasar vehículos, con transformador integrado, seis tamaños, dos versiones estándar y otras cuatro de poca profundidad. Caja de polipropileno empotrada y marcos de aluminio pintado con ventanas de cúpula o planas/acero inoxidable plano. Cuerpo de aluminio fundido con estanqueidad de grado IP67. Variedad de tipos de lámpara/versiones LED. Con 3 colores monocromáticos para Mica Slim SS, S, A e I. Versiones RGB dinámicas para Mica Slim I activadas por controlador DMX (incluido). Los demás elementos DMX pueden pedirse por separado.
Para instalación en el suelo con cierre de cristal plano parcialmente esmerilado para iluminación o ventanas de cristal esmerilado, cristal esmerilado o cúpula para orientación.
Películas holográficas solamente para las versiones LED.

Como Thorn Mica and Mica Slim.

New Product
LumExpress Product
eControl Product

Mica Slim SS LED

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
MICA SLIM SS 1L35 ACC 24D 832 AL SF286LED1.5796271533
MICA SLIM SS 1L35 ACC 24D 832 RS SF286LED1.7496271534
MICA SLIM SS 1L35 ACC 24D 840 AL SF292LED1.5796271531
MICA SLIM SS 1L35 ACC 24D 840 RS SF292LED1.7496271532
MICA SLIM SS 1L35 ACC 24D BLU AL SF223LED1.7496271535
MICA SLIM SS 1L35 ACC 24D BLU RS SF223LED1.7496271536
MICA SLIM SS 1L35 ACC 7D 832 AL SF1.5796271480
MICA SLIM SS 1L35 ACC 7D 832 RS SF1.7496271477
MICA SLIM SS 1L35 ACC 7D 840 AL SF1.5796271479
MICA SLIM SS 1L35 ACC 7D 840 RS SF1.7496271476
MICA SLIM SS 1L35 ACC 7D BLU AL SF1.5796271481
MICA SLIM SS 1L35 ACC 7D BLU RS SF1.7496271478
MICA SLIM SS 1L35 SOFT 832 AL FR1.4796271474
MICA SLIM SS 1L35 SOFT 832 RS FR1.6496271471
MICA SLIM SS 1L35 SOFT 840 AL FR1.4796271473
MICA SLIM SS 1L35 SOFT 840 RS FR1.6496271470
MICA SLIM SS 1L35 SOFT BLU AL FR1.4796271475
MICA SLIM SS 1L35 SOFT BLU RS FR1.6496271472
MICA SLIM SS 1L70 ACC 832 EDO W11.4796271488
MICA SLIM SS 1L70 ACC 832 EDO W21.4796271489
MICA SLIM SS 1L70 ACC 832 EDO W81.4796271490
MICA SLIM SS 1L70 ACC 840 EDO W11.4796271482
MICA SLIM SS 1L70 ACC 840 EDO W21.4796271484
MICA SLIM SS 1L70 ACC 840 EDO W81.4796271486
MICA SLIM SS 1L70 ACC BLU EDO W11.4796271483
MICA SLIM SS 1L70 ACC BLU EDO W21.4796271485
MICA SLIM SS 1L70 ACC BLU EDO W81.4796271487

Mica Slim S LED

Mica Slim A LED

Mica Slim I LED

Mica Slim LED holographic films

Mica Accessories
