El desafío

En 1996 se inauguraron los túneles de Bamble y Kjørholt, que se extienden tres kilómetros a través de las montañas de Telemark en el sur de Noruega, en la carretera E18. Recientemente llegó el momento de sustituir la iluminación en ambos túneles, como parte de un proyecto de modernización más grande. El proyecto completo también incluye la ampliación de la carretera para que tenga 4 carriles, lo que significa que se agregarán dos tubos adicionales como paso siguiente.


La solución de iluminación

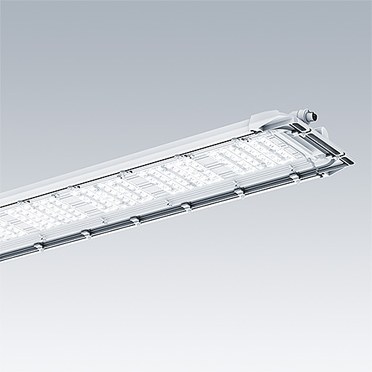

Thorn ha suministrado un paquete completo de iluminación para los túneles de Bamble y Kjørholt. El contratista eléctrico Tratec, que también gestionó el sistema de controles completo, instaló un total de 950 luminarias GTLED PRO diseñadas específicamente para la iluminación de túneles.

El área luminosa grande y uniforme, la forma lineal y la óptica de precisión de GTLED PRO garantizan que el brillo que produce discapacidad e incomodidad se mantenga en un mínimo absoluto, al tiempo que proporcionan los mejores niveles de luminancia y uniformidad posibles. La solución proporciona niveles en el rango de 400 cd/m2 durante el día en la zona del umbral (entrada) y hasta 2 cd/m2 durante la noche. Dado que los túneles todavía están en uso para el tráfico de dos vías hasta que se complete el segundo conjunto de tubos, los túneles tienen zonas de umbral en ambos lados. Algunos años más adelante, una vez que se complete el segundo conjunto y el tráfico pueda empezar a circular en un solo sentido, no se requerirá ningún cambio en la instalación. La configuración de iluminación ya está preparada y aprobada para el límite de velocidad más elevado de 110 km/h, que requiere un umbral y una zona de transición mayores. La iluminación del umbral de la zona opuesta en ese punto solo se utilizará en caso de desvío del tráfico y flujo de tráfico inverso.

Los accesorios GTLED PRO son totalmente regulables, por lo que pueden proporcionar el nivel correcto de luz de acuerdo con las condiciones de iluminación externas y el volumen del tráfico. La familia de productos GTLED PRO está diseñada para durar muchos años en entornos corrosivos hasta la categoría C5, como se define en la norma ISO 9223:2012. La luminaria también cuenta con un innovador sistema de montaje de acero inoxidable. GTLED PRO es un producto diseñado con mucho cuidado, con la seguridad del tráfico en mente en cada paso del camino.

El resultado

La nueva iluminación del túnel es altamente eficiente, crea condiciones seguras y cómodas para los conductores y durará mucho tiempo sin necesidad de mantenimiento. Es un gran ejemplo de lo que se puede lograr con los productos especializados y la experiencia de Thorn en esta área.
