R2L2 / R2L2 S 24L50 740 WS N3 CL1 GY

96268448

Fiche technique

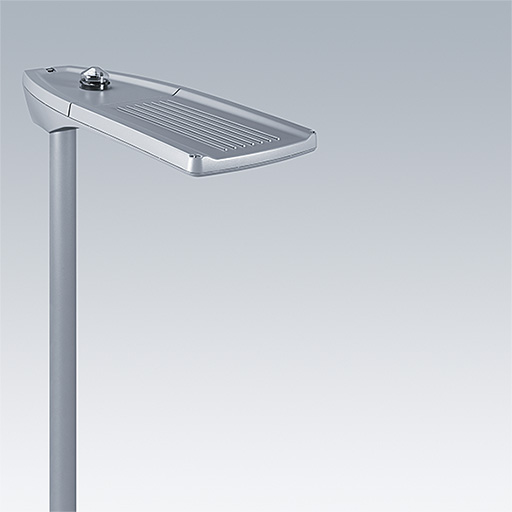

Lanterne d’éclairage routier LED Small avec 24 LED alimentées en 500mA avec optique Rue large. Driver Programmable. Classe électrique I, IP66, IK08. Corps : aluminium (EN AC-44300) fonderie, thermopoudré texturé gris clair. Fermeture : trempé plat verre. Visserie : Acier inox, traitement Ecolubric®. Montage top (Ø 60/76 mm, incliné 0°/5°/10°) ou montage latéral (Ø 34/42/49/60 mm, incliné 0°/-5°/-10°/-15°). Équipé d’une prise pour cellule photoélectrique Nema à 3 broches Livré avec LED 4 000 K.

Dimensions : 655 x 362 x 155 mm
Puissance du luminaire: 38 W
Flux lumineux du luminaire: 5594 lm
Efficacité lumineuse du luminaire: 147 lm/W
Poids : 9,66 kg
Scx: 0.05 m²

Sélection de mode
  • Position de la lampe:STD - Standard
  • Source lumineuse:LED
  • Flux lumineux du luminaire*:5594 lm
  • Efficacité lumineuse du luminaire*:147 lm/W
  • Indice min. de rendu des couleurs:70
  • Convertisseur:1 x 87500878 LCO 60/200-1050/100 NF C ADV3
  • Température de couleur*:4000 Kelvin
  • Tolérance de la couleur (MacAdam intial):5
  • Vie utile nominale (B10)*:L90 100000 h à 25 °C
  • Puissance du luminaire*:38 W Facteur de puissance = 0,95
  • Equipement:PROG
  • LED
  • CE
  • GLedReP
  • IK08
  • IP66
  • Coastal_C5
  • LLedReP
  • Protection Class 1
  • Ta-25-50
