Voyager Square / Voy Square 220 P MSW ECC WH SP1-E002-UP

96635053

Ficha técnica

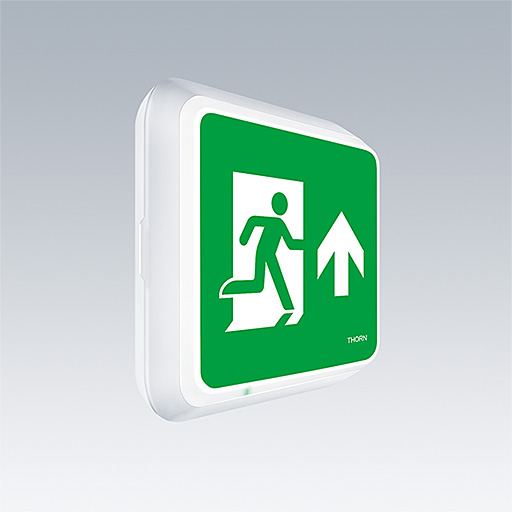

A slim, square, surface mounted, LED safety sign luminaire. Luminaire for central emergency light supply, with circuit monitoring, without single monitoring of the luminaire. NFC interface for maintenance via PROset Pen (article: 22170290) or PROset app. Power supply: 220-240 Vac (± 10%), 50/60 Hz; 176-280 Vdc. Body: injection moulded polycarbonate, white (RAL 9016). Diffuser: opal polycarbonate, with glued, printed emergency exit direction arrow (up) pictogram according to ISO 7010. Uniform backlighting of pictogram, luminance > 500 cd/m² in the white region and 200 cd / m² on average in mains mode (according to DIN 4844), 2 cd / m² minimum in emergency mode (according to EN 1838). Recognition distance according to EN 1838: 44m. Class II electrical, IP65, Impact strength: IK10. ambient temperature: -30°C to +35°C. Suitable for direct mounting to wall. Loop-in, loop-out is possible for cables up to 2.5 mm². BESA compatible. Food certificate (to be used in areas with fully packaged food). Luminaire wired with halogen free and silicone free leads. Luminaire with D symbol (for use in environments in which the accumulation of conductive dust on the luminaire can be expected).

Mode selection
  • Posición de la lámpara:STD - estándar
  • Fuente de luz:LED
  • Flujo luminoso de luminaria*:195 lm
  • Rendimiento luminoso de las luminarias*:39 lm/W
  • Driver:1 x 89800572 DRV EM TR CPS P NO NO 5W 1
  • Vida útil nominal media*:L90 50000h para 25°C
  • Potencia de la luminaria*:5 W Factor de potencia = 0,74
  • Control:FIX
  • Categoría de mantenimiento CIE 97:E - Cerrado IP5X
  • LED
  • CE
  • D
  • Food
  • 850°
  • IK10
  • IP65
  • SC2
  • Ta=-30°C_to_35°C
