Voyager Square / VOY SQUARE 220 P MSW ECC WH SP1-E002-R

96635077

Ficha técnica

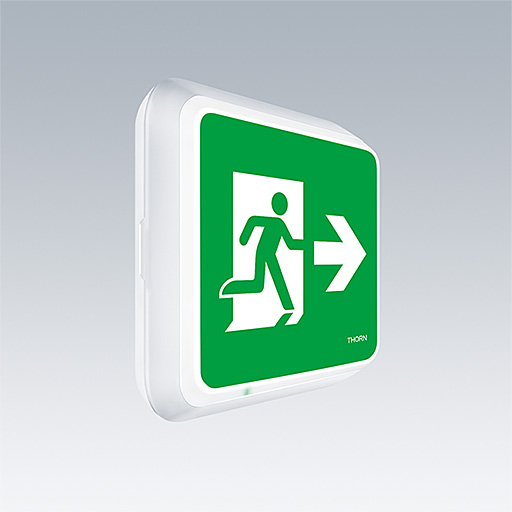

Una esbelta luminaria LED para señal de seguridad cuadrada, adosada. Luminaria para alimentación central de la iluminación de emergencia, con control de circuito sin control individual de la luminaria. Interfaz NFC para mantenimiento a través de PROset Pen (artículo: 22170290) o aplicación PROset. Alimentación eléctrica: 220-240 VAC (± 10 %), 50/60 Hz; 176- 280 VCC. Cuerpo: fundido por inyección policarbonato (PC), blanco (RAL 9016). Difusor: opal policarbonato (PC), con pictograma adhesivo de salida de emergencia impreso flecha de dirección (derecha) según norma ISO 7010. Retroiluminación uniforme de pictograma, luminancia > 500 cd/m² en la región blanca y 200 cd/m² de media en el modo de alimentación eléctrica principal (según norma DIN 4844), 2 cd/m² como mínimo en modo de emergencia (según norma EN 1838). Distancia de reconocimiento según norma EN 1838: 44 m. Clase eléctrica II, IP65, Resistencia al impacto: IK10. Temperatura ambiente: -30°C hasta +35°C. Adecuada para montaje directo en pared. Posibilidad de conexión en serie para cables de hasta 2,5 mm². Compatible con BESA. Certificado alimentario (para uso en zonas con alimentos envasados). Luminaria cableada con cables sin halógenos ni silicona. Luminaria con símbolo D (para uso en entornos en los que se prevé acumulación de polvo conductivo en la luminaria).

Mode selection
  • Posición de la lámpara:STD - estándar
  • Fuente de luz:LED
  • Flujo luminoso de luminaria*:195 lm
  • Rendimiento luminoso de las luminarias*:39 lm/W
  • Driver:1 x 89800572 EM powerLED NPS 5W ZUM
  • Vida útil nominal media*:L90 50000 h para 25 °C
  • Potencia de la luminaria*:5 W Factor de potencia = 0,74
  • Control:FIX
  • Categoría de mantenimiento CIE 97:E - Cerrado IP5X
  • LED
  • CE
  • D
  • Food
  • 850°
  • IK10
  • IP65
  • SC2
  • Ta=-30°C_to_35°C
