Carat

  • Carat

Luminaria urbana con alta durabilidad

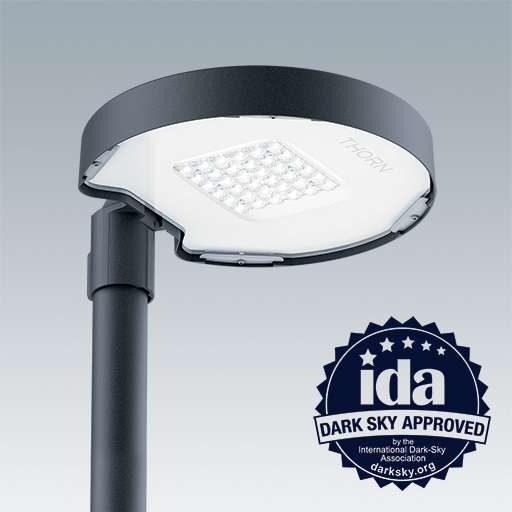

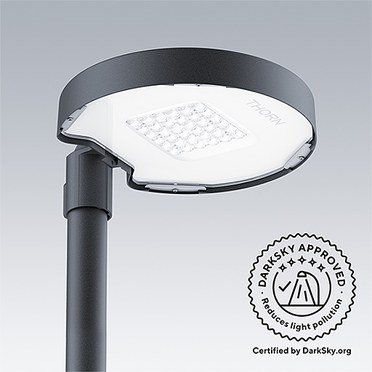

  • Homologado según IDA Dark Sky
  • *El sello de aprobación del accesorio IDA está relacionado solo con valores <= 3000 K y envolventes transparentes, con solo con una inclinación máxima de +/- 10°. Las luminarias deben instalarse según la fotometría.
  • Proyectada a futuro con interfaz Zhaga superior, inferior y ambas, Nighttune y tecnología de distribución de luz variable
  • Altamente reciclable y respectuosa con el medio ambiente con su ULOR de 0%, óptica R-PEC con temperatura de color cálida (2200 K / 2400 K /2700 K / 3000 K), apantallamiento en las ópticas.
  • Duradera gracias a materiales de alta calidad hechos de aluminio anodizado con nivel C5 anticorrosión como standard
  • Flexibilidad de uso: 2 tamaños, montaje top, lateral or suspendido, con posibilidad de inclinaciones, regulación y nuevas funciones de smart lighting para todo tipo de aplicación urbana
  • Peso ligero para facilidad de uso, mantenible

Materiales y acabados

Carcasa y espita: fundición de aluminio (EN AC 44300), revestimiento en polvo gris antracita texturizado. A través del configurador: Espita no pintada (ANT-S), negro texturizado (BK), gris claro texturizado (GY) y otras 48 opciones RAL
Clase de resistencia a la corrosión C5 según norma ISO 9223: 2012.
Vidrio: Vidrio reforzado de 4 o 5 mm de espesor
Fijaciones: acero inoxidable, tratamiento antigalvánico

Instalación y montaje

• Disponible en 2 tamaños con instalación posible a varias alturas.
• Opciones de montaje: post-top, lateral, suspendido
• Acoplamiento universal para instalación lateral y post top con ángulos de orientación (lateral (-20°/0°) y post top (0°/+15°), pasos de 5° .
• Opciones de diámetros para varias columnas(Ø 60mm y Ø 76mm montaje post-top, Ø 42mm y Ø 60mm montaje lateral, 34G male para montaje suspendido, 2 versiones MSU y MSUL).
• Peso ligero para una manipulación sencilla
• Pre-cableado según la versión - (Todas las configuraciones disponibles en MyProduct).
• Altura recomendable para la luminaria pequeña de 3 a 6m,
• Altura recomendable para la luminaria grande de 6 a 10m.
• Opciones adicionales disponibles para mayor confort y bienestar en entornos urbanos y residenciales, carreteras, parkings, transportes, casco históricos, carriles de bicicles y peatones, parques y paseos

Especificación

Texto para especificación:
Luminaria LED decorativa IP66, con 2 tamaños, con tratamiento resistente a la corrosión Clase 5 con gran versatilidad. Con hasta 12000 Llm (Tamaño S) y 20 000 Llm (tamaño L), eficiencia de hasta 165 Llm/W. Posibles IK: IK08 y IK10 (opción). Clase 1 y clase 2. Ofrece 4 opciones de montaje : post top, lateral, suspendida, montaje a pared. Amplia oferta óptica con el sistema óptico R-PEC, 26 distribuciones R-PEC (simetricas y asimétricas). Temperaturas de color de 2200 K / 2400 K /2700 K / 3000 K /4000 K, como standard. Apantallamiento interno en la óptica, como standard.Protección de sobretensiones de 10Kv multi pulse y de 20Kv single pulse, como standard. Acoplamiento post top preinstalado para diámetro de 60mm o 76mm montaje post top y diámetro de 60mm o 42 mm en montaje lateral. Se entrega por defecto en montaje post top. Opciones de inclinación en lateral (-20°/0°) y en post-top(0°/+15°). 2 versiones suspendidas 34G, con tubo corto (MSU) y largo(MSUL). Gran variedad de opciones de color como standard: Antracida texturizada (ANT) por defecto - Negro texturizado (BK), Gris claro texturizado (GY), 48 opciones más de RAL y acoplamiento no pintado (ANT-S). No precableado o precableado(a través del configurador) con longitudes de cable de 3 a 12m.
Regulable DALI(HFX) / Bi-Power (BP) / Constant Light Output (CLO)/Bi-power Line (BPL)/Light Reduction Twin Phases (LRT)/ Interfaz Zhaga Up, Down, Up y Down (ZU, ZD, ZUD) / N7 Nema socket integrado - 7 pin / PM Integral mini photocell / Multi-Layers Dimming Scenario 1 (MLD1 with NightTune), NightTune (722-40) y distribución de luz variable.
Can be combined with decorative brackets and columns.
As Thorn Carat

New Product
LumExpress Product
eControl Product

Carat S, óptica NR

DescripciónPotencia de la luminaria (W)Salida lumínica (lm)   TipoPeso (kg)Código SAP
CT S 12L105-730 NR CL1 T76F ANT415267LED6.7096635145
CT S 12L105-730 NR CL2 T60F ANT415267LED6.6096634284
CT S 12L25-730 NR CL1 T76F ANT101485LED6.7096635141
CT S 12L25-730 NR CL2 T60F ANT101485LED6.5096634280
CT S 12L35-730 NR CL1 T76F ANT142015LED6.7096635142
CT S 12L35-730 NR CL2 T60F ANT142015LED6.5096634281
CT S 12L50-730 NR CL1 T76F ANT192780LED6.7096635143
CT S 12L50-730 NR CL2 T60F ANT192780LED6.6096634282
CT S 12L70-730 NR CL1 T76F ANT273743LED6.7096635144
CT S 12L70-730 NR CL2 T60F ANT273743LED6.6096634283
CT S 24L105-730 NR CL1 T76F ANT7910431LED7.1096635150
CT S 24L105-730 NR CL2 T60F ANT7910431LED7.0096634289
CT S 24L25-730 NR CL1 T76F ANT212968LED6.8096635146
CT S 24L25-730 NR CL2 T60F ANT212968LED6.6096634285
CT S 24L35-730 NR CL1 T76F ANT264026LED6.8096635147
CT S 24L35-730 NR CL2 T60F ANT264026LED6.6096634286
CT S 24L50-730 NR CL1 T76F ANT365546LED6.8096635148
CT S 24L50-730 NR CL2 T60F ANT365546LED6.6096634287
CT S 24L70-730 NR CL1 T76F ANT527448LED6.8096635149
CT S 24L70-730 NR CL2 T60F ANT527448LED6.7096634288
CT S 36L25-730 NR CL1 T76F ANT284438LED6.9096635151
CT S 36L25-730 NR CL2 T60F ANT284438LED6.7096634290
CT S 36L35-730 NR CL1 T76F ANT386010LED6.9096635152
CT S 36L35-730 NR CL2 T60F ANT386010LED6.7096634291
CT S 36L50-730 NR CL1 T76F ANT548251LED6.9096635153
CT S 36L50-730 NR CL2 T60F ANT548251LED6.7096634292
CT S 36L70-730 NR CL1 T76F ANT7511026LED7.2096635154
CT S 36L70-730 NR CL2 T60F ANT7511026LED7.0096634293
CT S 36L80-730 NR CL1 T76F ANT8612260LED7.4096635155
CT S 36L80-730 NR CL2 T60F ANT8612260LED7.2096634294

Carat L, óptica NR

DescripciónPotencia de la luminaria (W)Salida lumínica (lm)   TipoPeso (kg)Código SAP
CT L 36L105-730 NR CL1 T76F ANT11615570LED9.5096635160
CT L 36L105-730 NR CL2 T60F ANT11615570LED9.3096634300
CT L 36L25-730 NR CL1 T76F ANT284449LED8.9096635156
CT L 36L25-730 NR CL2 T60F ANT284449LED8.8096634295
CT L 36L35-730 NR CL1 T76F ANT396031LED8.9096635157
CT L 36L35-730 NR CL2 T60F ANT396031LED8.8096634296
CT L 36L50-730 NR CL1 T76F ANT558307LED8.9096635158
CT L 36L50-730 NR CL2 T60F ANT558307LED8.8096634297
CT L 36L70-730 NR CL1 T76F ANT7611152LED9.2096635159
CT L 36L70-730 NR CL2 T60F ANT7611152LED9.1096634298
CT L 48L25-730 NR CL1 T76F ANT365929LED9.3096635161
CT L 48L25-730 NR CL2 T60F ANT365929LED9.1096634301
CT L 48L35-730 NR CL1 T76F ANT508031LED9.3096635162
CT L 48L35-730 NR CL2 T60F ANT508031LED9.1096634302
CT L 48L50-730 NR CL1 T76F ANT7111049LED9.3096635163
CT L 48L50-730 NR CL2 T60F ANT7111049LED9.4096634303
CT L 48L70-730 NR CL1 T76F ANT10114797LED9.5096635164
CT L 48L70-730 NR CL2 T60F ANT10114797LED9.4096634304
CT L 48L80-730 NR CL1 T76F ANT11616567LED9.7096635165
CT L 48L80-730 NR CL2 T60F ANT11616567LED9.6096634305
CT L 60L25-730 NR CL1 T76F ANT467397LED9.6096635166
CT L 60L25-730 NR CL2 T60F ANT467397LED9.4096634306
CT L 60L35-730 NR CL1 T76F ANT6210009LED9.6096635167
CT L 60L35-730 NR CL2 T60F ANT6210009LED9.4096634307
CT L 60L50-730 NR CL1 T76F ANT8913739LED9.6096635168
CT L 60L50-730 NR CL2 T60F ANT8913739LED9.4096634308
CT L 60L70-730 NR CL1 T76F ANT12618334LED9.6096635169
CT L 60L70-730 NR CL2 T60F ANT12618334LED9.4096634309
CT L 60L80-730 NR CL1 T76F ANT14720461LED9.8096635170
CT L 60L80-730 NR CL2 T60F ANT14720461LED9.6096634310
