Punch
Simplicidad clásica: Versatilidad y aspecto de alta calidad.
- Diseño: Un diseño clásico y lineal con una agradable estética atemporal. Materiales de alta calidad que destacan el valor del producto.
- Distribución de la luz: Distribución de luz directa, directa/indirecta (60/40% o 50/50%) y asimétrica, una doble parábola de aluminio y una versión óptica LRO, así como UGR <16 hacen de PUNCH una gran elección para un amplio campo de aplicación.
- Instalación: Variantes suspendidas o para montaje en superficie, además de la posibilidad de montaje en file continua y pared son importantes características que ofrecen una máxima flexibilidad.
- Funciones de diseño inteligente para una rápida y sencilla instalación y mantenimiento que mejora la experiencia del usuario
- Variantes para cada necesidad: CRI80 o CRI90, modo de emergencia, interruptor de cordón, placas ciegas de diferentes tamaños para una fila continua o la opción entre óptica LRO y rejilla que abre la puerta a muchas posibilidades para varias situaciones.
Materiales y acabados
Carcasa y tapas finales: Chapa de acero con revestimiento en polvo blanco

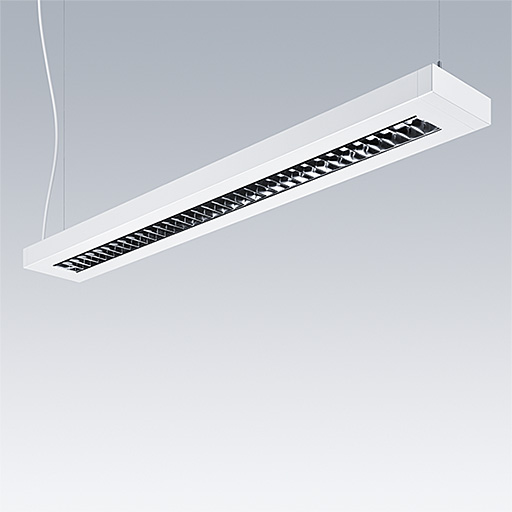

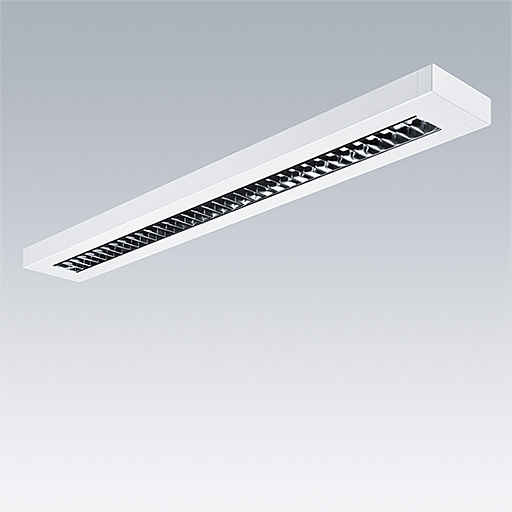

Rejillas con doble parábola: Aluminio de alta reflexión
Difusores: Policarbonato ópalo
LRO: Metacrilato polimetilo microprismático (PMMA)
Instalación y montaje

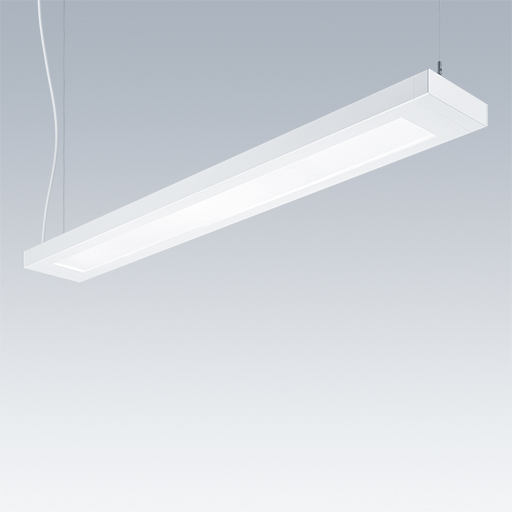

Suspensión directa/indirecta: Componentes de suspensión deslizantes para un sencillo pontaje; la suspensión se vende por separado (22171581): con cable de alimentación preinstalado
Solo suspensión directa: Combina su LRO o LV-Variant de montaje en superficie con los accesorios opcionales de suspensión (22171581 y 22171349) que se venden por separado

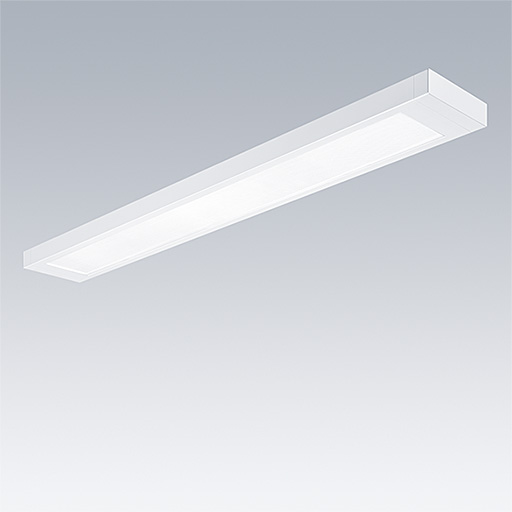

Superficie: Adecuado para montaje directo en superficie
Fila continua y placas ciegas: Accesorios opcionales para conectar cada una de las luminarias suspendidas
Pared: Accesorio de abrazadera de montaje en pared opcional compatible con todas las versiones
Especificación
Para indicar el estado:
Una luminaria LED clásica diseñada con doble rejilla de aluminio parabólica u óptica PMMA LRO. Distribución de la luz asimétrica, directa, directa/indirecta. Posibilidad de montaje en pared, superficie, suspendida o en fila continua (con placas ciegas opcionales). Lámpara dividida directa/indirecta de 60/40 %, 3000/4000 K de temperatura de color, CRI > 80 o CRI >90, MacAdam 3, IK04, una vida útil de 70.000h a L80 Ta 25 °C, hasta un UGR < 19 y una eficacia de hasta 133 lm/W. Controlable por HFIX, interruptor de cordón, disponible con opciones E3 o E3D. Lámina de acero con revestimiento en polvo de color blanco estándar (parecido a RAL9016). Disponible en otros colores bajo pedido (p. ej., plata).
Como Thorn Punch
- New Product
▼ Punch, superficie
| Descripción | Tipo | Peso (kg) | Código SAP | ||||||
|---|---|---|---|---|---|---|---|---|---|
| PUNCH 3 LRO MSC 3200-830 L12 HF | LED | 3.50 | 96636043 | ||||||
| PUNCH 3 LRO MSC 3200-840 L12 HF | LED | 3.50 | 96636044 | ||||||
| PUNCH 3 LRO MSC 3200-930 L12 HF | LED | 3.50 | 96636033 | ||||||
| PUNCH 3 LRO MSC 3200-940 L12 HF | LED | 3.50 | 96636037 | ||||||
| PUNCH 3 LRO MSC 3800-830 L15 HF | LED | 3.80 | 96636045 | ||||||
| PUNCH 3 LRO MSC 3800-840 L15 HF | LED | 3.80 | 96636046 | ||||||
| PUNCH 3 LRO MSC 3800-930 L15 HF | LED | 3.80 | 96636034 | ||||||
| PUNCH 3 LRO MSC 3800-940 L15 HF | LED | 3.80 | 96636038 | ||||||
| PUNCH 3 LV MSC 4000-830 L12 HF | LED | 3.50 | 96636019 | ||||||
| PUNCH 3 LV MSC 4000-840 L12 HF | LED | 3.50 | 96636020 | ||||||
| PUNCH 3 LV MSC 4000-930 L12 HF | LED | 3.50 | 96636013 | ||||||
| PUNCH 3 LV MSC 4000-940 L12 HF | LED | 3.50 | 96636009 | ||||||
| PUNCH 3 LV MSC 6000-830 L15 HF | LED | 3.80 | 96636021 | ||||||
| PUNCH 3 LV MSC 6000-840 L15 HF | LED | 3.80 | 96636022 | ||||||
| PUNCH 3 LV MSC 6000-930 L15 HF | LED | 3.80 | 96636014 | ||||||
| PUNCH 3 LV MSC 6000-940 L15 HF | LED | 3.80 | 96636010 |
▼ Punch, superficie, con regulación de intensidad
| Descripción | Tipo | Peso (kg) | Código SAP | ||||||
|---|---|---|---|---|---|---|---|---|---|
| <PUNCH 3 LRO MSC 3200-830 L12 HFIX | LED | 6.00 | 96635385 | ||||||
| <PUNCH 3 LRO MSC 3800-830 L15 HFIX | LED | 6.50 | 96635387 | ||||||
| PUNCH 3 LRO MSC 3200-840 L12 HFIX | LED | 6.00 | 96635386 | ||||||
| PUNCH 3 LRO MSC 3200-930 L12 HFIX | LED | 3.50 | 96636049 | ||||||
| PUNCH 3 LRO MSC 3200-940 L12 HFIX | LED | 6.00 | 96635391 | ||||||
| PUNCH 3 LRO MSC 3800-840 L15 HFIX | LED | 6.50 | 96635388 | ||||||
| PUNCH 3 LRO MSC 3800-930 L15 HFIX | LED | 3.80 | 96636050 | ||||||
| PUNCH 3 LRO MSC 3800-940 L15 HFIX | LED | 6.50 | 96635392 | ||||||
| PUNCH 3 LV MSC 4000-830 L12 HFIX | LED | 3.50 | 96635735 | ||||||
| PUNCH 3 LV MSC 4000-840 L12 HFIX | LED | 3.50 | 96635736 | ||||||
| PUNCH 3 LV MSC 4000-930 L12 HFIX | LED | 3.50 | 96636025 | ||||||
| PUNCH 3 LV MSC 4000-940 L12 HFIX | LED | 3.80 | 96635717 | ||||||
| PUNCH 3 LV MSC 6000-830 L15 HFIX | LED | 3.80 | 96635737 | ||||||
| PUNCH 3 LV MSC 6000-840 L15 HFIX | LED | 3.80 | 96635738 | ||||||
| PUNCH 3 LV MSC 6000-930 L15 HFIX | LED | 3.80 | 96636026 | ||||||
| PUNCH 3 LV MSC 6000-940 L15 HFIX | LED | 3.80 | 96635718 |
▼ Punch, superficie, con regulación de intensidad, para emergencias
| Descripción | Tipo | Peso (kg) | Código SAP | ||||||
|---|---|---|---|---|---|---|---|---|---|
| <PUNCH 3 LRO MSC 3200-830 L12 HFIX E3 | LED | 6.20 | 96635401 | ||||||
| <PUNCH 3 LRO MSC 3200-840 L12 HFIX E3 | LED | 6.20 | 96635402 | ||||||
| PUNCH 3 LRO MSC 3200-930 L12 HFIX E3 | LED | 3.50 | 96636053 | ||||||
| PUNCH 3 LRO MSC 3200-940 L12 HFIX E3 | LED | 3.50 | 96635739 | ||||||
| PUNCH 3 LRO MSC 3800-830 L15 HFIX E3 | LED | 6.80 | 96635403 | ||||||
| PUNCH 3 LRO MSC 3800-840 L15 HFIX E3 | LED | 6.80 | 96635404 | ||||||
| PUNCH 3 LRO MSC 3800-930 L15 HFIX E3 | LED | 3.80 | 96636052 | ||||||
| PUNCH 3 LRO MSC 3800-940 L15 HFIX E3 | LED | 6.80 | 96635408 | ||||||
| PUNCH 3 LV MSC 4000-830 L12 HFIX E3 | LED | 3.50 | 96635727 | ||||||
| PUNCH 3 LV MSC 4000-840 L12 HFIX E3 | LED | 3.50 | 96635728 | ||||||
| PUNCH 3 LV MSC 4000-930 L12 HFIX E3 | LED | 3.50 | 96636029 | ||||||
| PUNCH 3 LV MSC 4000-940 L12 HFIX E3 | LED | 3.80 | 96635721 | ||||||
| PUNCH 3 LV MSC 6000-830 L15 HFIX E3 | LED | 3.80 | 96635729 | ||||||
| PUNCH 3 LV MSC 6000-840 L15 HFIX E3 | LED | 3.80 | 96635730 | ||||||
| PUNCH 3 LV MSC 6000-930 L15 HFIX E3 | LED | 3.80 | 96636030 | ||||||
| PUNCH 3 LV MSC 6000-940 L15 HFIX E3 | LED | 3.80 | 96635722 |
▼ Punch, suspendido
| Descripción | Tipo | Peso (kg) | Código SAP | ||||||
|---|---|---|---|---|---|---|---|---|---|
| <PUNCH 3 ASYM MSP 2200-830 L12 HF | LED | 3.50 | 96630502 | ||||||
| <PUNCH 3 ASYM MSP 2200-840 L12 HF | LED | 3.50 | 96630503 | ||||||
| PUNCH 3 ASYM MSP 2200-930 L12 HF | LED | 3.50 | 96636057 | ||||||
| PUNCH 3 ASYM MSP 2200-940 L12 HF | LED | 3.50 | 96636056 | ||||||
| PUNCH 3 LRO MSP 5500-830 L12 HF | LED | 3.50 | 96636039 | ||||||
| PUNCH 3 LRO MSP 5500-840 L12 HF | LED | 3.50 | 96636040 | ||||||
| PUNCH 3 LRO MSP 5500-930 L12 HF | LED | 3.50 | 96636031 | ||||||
| PUNCH 3 LRO MSP 5500-940 L12 HF | LED | 3.50 | 96636035 | ||||||
| PUNCH 3 LRO MSP 6600-830 L15 HF | LED | 3.80 | 96636041 | ||||||
| PUNCH 3 LRO MSP 6600-840 L15 HF | LED | 3.80 | 96636042 | ||||||
| PUNCH 3 LRO MSP 6600-930 L15 HF | LED | 3.80 | 96636032 | ||||||
| PUNCH 3 LRO MSP 6600-940 L15 HF | LED | 3.80 | 96636036 | ||||||
| PUNCH 3 LV MSP 5500-830 L12 HF | LED | 3.50 | 96636015 | ||||||
| PUNCH 3 LV MSP 5500-840 L12 HF | LED | 3.50 | 96636016 | ||||||
| PUNCH 3 LV MSP 5500-930 L12 HF | LED | 3.50 | 96636011 | ||||||
| PUNCH 3 LV MSP 5500-940 L12 HF | LED | 3.50 | 96636007 | ||||||
| PUNCH 3 LV MSP 6600-830 L15 HF | LED | 3.80 | 96636017 | ||||||
| PUNCH 3 LV MSP 6600-840 L15 HF | LED | 3.80 | 96636018 | ||||||
| PUNCH 3 LV MSP 6600-930 L15 HF | LED | 3.80 | 96636012 | ||||||
| PUNCH 3 LV MSP 6600-940 L15 HF | LED | 3.80 | 96636008 |
▼ Punch, suspendido, con regulación de intensidad
▼ Punch, suspendido, con regulación de intensidad, para emergencias
| Descripción | Tipo | Peso (kg) | Código SAP | ||||||
|---|---|---|---|---|---|---|---|---|---|
| <PUNCH 3 LRO MSP 5500-830 L12 HFIX E3 | LED | 6.20 | 96635397 | ||||||
| <PUNCH 3 LRO MSP 6600-830 L15 HFIX E3 | LED | 6.80 | 96635399 | ||||||
| <PUNCH 3 LRO MSP 6600-940 L15 HFIX E3 | LED | 6.80 | 96635406 | ||||||
| PUNCH 3 LRO MSP 5500-840 L12 HFIX E3 | LED | 6.20 | 96635398 | ||||||
| PUNCH 3 LRO MSP 5500-840 L12 HFIX E3D | LED | 6.20 | 96635405 | ||||||
| PUNCH 3 LRO MSP 5500-930 L12 HFIX E3 | LED | 3.50 | 96636054 | ||||||
| PUNCH 3 LRO MSP 5500-940 L12 HFIX E3 | LED | 3.80 | 96635740 | ||||||
| PUNCH 3 LRO MSP 6600-840 L15 HFIX E3 | LED | 6.80 | 96635400 | ||||||
| PUNCH 3 LRO MSP 6600-840 L15 HFIX E3D | LED | 6.20 | 96635407 | ||||||
| PUNCH 3 LRO MSP 6600-930 L15 HFIX E3 | LED | 3.80 | 96636051 | ||||||
| PUNCH 3 LV MSP 5500-830 L12 HFIX E3 | LED | 3.50 | 96635723 | ||||||
| PUNCH 3 LV MSP 5500-840 L12 HFIX E3 | LED | 3.80 | 96635724 | ||||||
| PUNCH 3 LV MSP 5500-930 L12 HFIX E3 | LED | 3.50 | 96636027 | ||||||
| PUNCH 3 LV MSP 5500-940 L12 HFIX E3 | LED | 3.50 | 96635719 | ||||||
| PUNCH 3 LV MSP 6600-830 L15 HFIX E3 | LED | 3.50 | 96635725 | ||||||
| PUNCH 3 LV MSP 6600-840 L15 HFIX E3 | LED | 3.80 | 96635726 | ||||||
| PUNCH 3 LV MSP 6600-930 L15 HFIX E3 | LED | 3.80 | 96636028 | ||||||
| PUNCH 3 LV MSP 6600-940 L15 HFIX E3 | LED | 3.50 | 96635720 |
▼ Punch accesorios
| Descripción | Peso (kg) | Código SAP | |||||||
|---|---|---|---|---|---|---|---|---|---|
| <PUNCH 3 LV INFILL L15 | 2.85 | 96635745 | |||||||
| CEILING ROSE ROUND ASI/ASQ3 WH | 0.20 | 22171581 | |||||||
| PUNCH 3 ASYM WALL BRACKET WH | 0.75 | 96667068 | |||||||
| PUNCH 3 EMERGENCY BATTERY SPARE | 0.22 | 96636058 | |||||||
| PUNCH 3 LRO C MOUNT SET | 1.20 | 96635433 | |||||||
| PUNCH 3 LRO INFILL L15 | 1.50 | 96635435 | |||||||
| PUNCH 3 LRO INFILL L9 | 1.20 | 96635434 | |||||||
| PUNCH 3 LV C MOUNT SET | 0.50 | 96635743 | |||||||
| PUNCH 3 LV INFILL L9 | 1.85 | 96635744 |
